Использование эхолота Calypso на зимней и летней рыбалке. Личный опыт

Эхолот Calypso у меня, наверно, десятый или одиннадцатый, если считать с первого Hummingbird еще конца прошлого века. Но все это были приборы летние, которые я с разной степенью успеха пытался приспособить и под зиму. Calypso в этом ряду стал первым, который заточен специально под зиму, но я его попробовал уже и летом.

Как я сделал глубиномер своими руками

Еще задолго до появления на прилавках фирменных эхолотов была в целом удачная попытка самостоятельно сделать по материалам журнала «Радио» ультразвуковой глубиномер. Тогда, в 1980-х, уже появились в свободной продаже «таблетки» из нитрида титана, одна из которых и стала «пламенным сердцем» того прибора. А табло было изготовлено из цифровых часов «Электроника». Понятно, что без слез современным глазом взглянуть на эту поделку было невозможно, особенно на примотанную синей изолентой батарейку КБСЛ. Но штука работала. Исправно показывала цифру глубины под лодкой и чуть позднее в лунке. Но продолжить развитие темы не получилось – отсутствовали приемлемые для задачи компактные ЖК дисплеи.

Так на этапе опытного образца тема и остановилась, но оставила понимание принципов работы подобных устройств и блочной архитектуры. Благо, что в институте, а потом и на работе я был довольно плотно связан с темой локации, в том числе и в диапазоне «гидроакустика».

С первыми зимними эхолотами у друзей столкнулся давно, но тогда они не всем, что называется, зашли. Я оказался в их числе. О причинах этого особо распространяться не буду, они крылись в несовершенстве техники того периода.

Что нужно понимать при работе с эхолотом

Увидев первый обзор пользователя эхолота Calypso, я понял, что эта техника уже другого поколения, и она мне может быть интересна и полезна. И совсем скоро датчик прибора был погружен в воды Ладоги и Балтики, оказывая достойную помощь в понимании поведения подводной фауны.

Но возможности этого гидроакустического прибора ограничены, и эти границы желательно представлять, чтобы не требовать невозможного.

Излучаемый прибором ультразвуковой сигнал в воде отражается от всего, что имеет иную, нежели вода, плотность. Приманки, рыба, песок, камни, мусор на дне, мусор в толще воды, термоклин, подземные родники – все это может попасть как эхо в прибор, а потом и на экран эхолота после обработки пришедшего сигнала. Причем одномерную картинку – «вид сверху» без ориентации по сторонам света – эхолот преобразует в двухмерную, вид сбоку, как будто мы залезли под воду и смотрим на ловлю со стороны. Задача рыбака – разобраться в такой эхограмме.

Для корректной работы прибора его излучатель должен быть направлен строго вертикально вниз и быть при этом неподвижен. В этом случае будет стабильная цифра глубины на экране. Если цифра «прыгает», значит, шевелится датчик эхолота. Например, его задевают леской при блеснении или имеется течение.

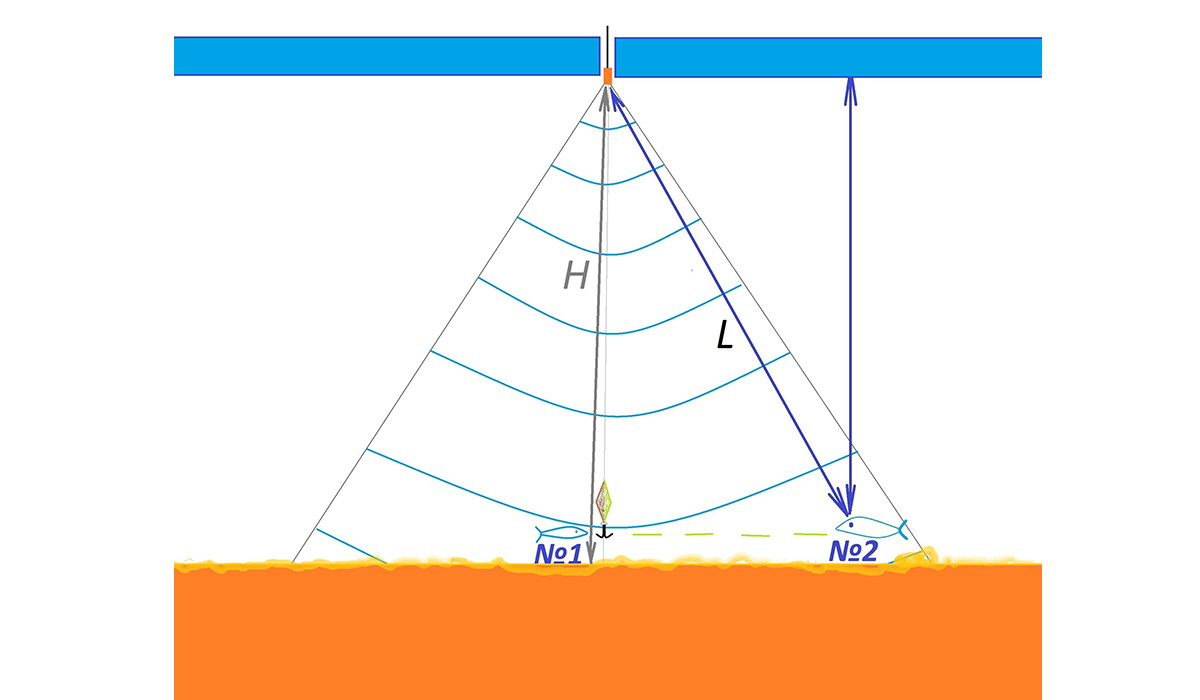

Здесь же считаю целесообразным напомнить, что из-за особенностей распространения звука от условно точечного источника, коим является датчик (распространение сигнала идет фронтом), эхолот показывает глубину только вертикально вниз. Если предмет удален от вертикали, тогда прибор покажет удаление от излучателя, а не реальную глубину.

А так как у прибора «опорный сигнал» или точка отсчета – это дно, то все удаленные от вертикали объекты, находящиеся на расстоянии, большем, чем глубина, попадают на экран как утолщение линии дна.

Причины помех. Если пошла какая-то непонятная помеха, скорее всего, нижняя поверхность излучателя немного обмерзла после перехода от лунки к лунке. Ее надо тщательно очистить и проверить лунку, не попала ли в нее шуга. Или в лунке уже другая толщина льда и датчик немного «светит» на нижний край лунки, а не в дно.

Также помеху может дать другой эхолот, работающий на той же частоте, если он находится довольно близко. Как правило, это тоже Calypso. Рабочие частоты у других производителей, обычно выбираются другие и на работу Calypso никак не влияют.

Кстати, когда на больших водоемах происходит подвижка льда, предваряемая неким треском, в этом шуме при переходе от лунки к лунке эхолот лучше выключать, особенно если на улице приличный мороз. Также есть и ультразвуковая составляющая, которую фиксирует Calypso, как бы предупреждая: «Осмотрись, не отправился ли ты уже в заплыв».

На некоторых моделях эхолотов в зависимости от глубины изменяется частота посылок и их мощность. Если мы вытаскиваем из воды датчик включенного эхолота, мы его автоматически переводим в самый энергозатратный режим работы. С такой экономией встроенного аккумулятора хватит на заметно большее время.

Про работу эхолота на мелководье. У меня надобности в том, чтобы увидеть рыбу с помощью эхолота на глубинах менее одного метра, не возникает по нескольким причинам. Прибрежная зона очень часто в торосах и шуге, что нарушает работу эхолота. Даже учитывая объемный угол Calypso в 60°, его охват на этих глубинах минимален. Если рыба пассивна, она не приблизится на такое маленькое расстояние к приманке. А если активна и интересуется, то и так атакует из-за габаритов растра.

Для таких условий, чтобы детально осмотреться в шуге или под торосами, под самым льдом, ничего лучше системы подводного наблюдения пока не придумано. Эхолот не покажет никакой рыбы, если она занята поеданием рачков и всякой вкуснятины с нижней поверхности льда. Только камера подскажет, что рыбу можно ловить практически в лунке.

В зависимости от места и условий будущей ловли я беру с собой и эхолот, и камеру Calypso. Либо ограничиваюсь эхолотом.

Наклонять ли датчик в лунке или на транце лодки?

Тема меня интересовала с первых минут приобретения прибора. Сделал даже специальную штангу с возможностью поворота датчика на 30° и фиксацией на разные виды транцев, но так, чтобы он не терял дно.

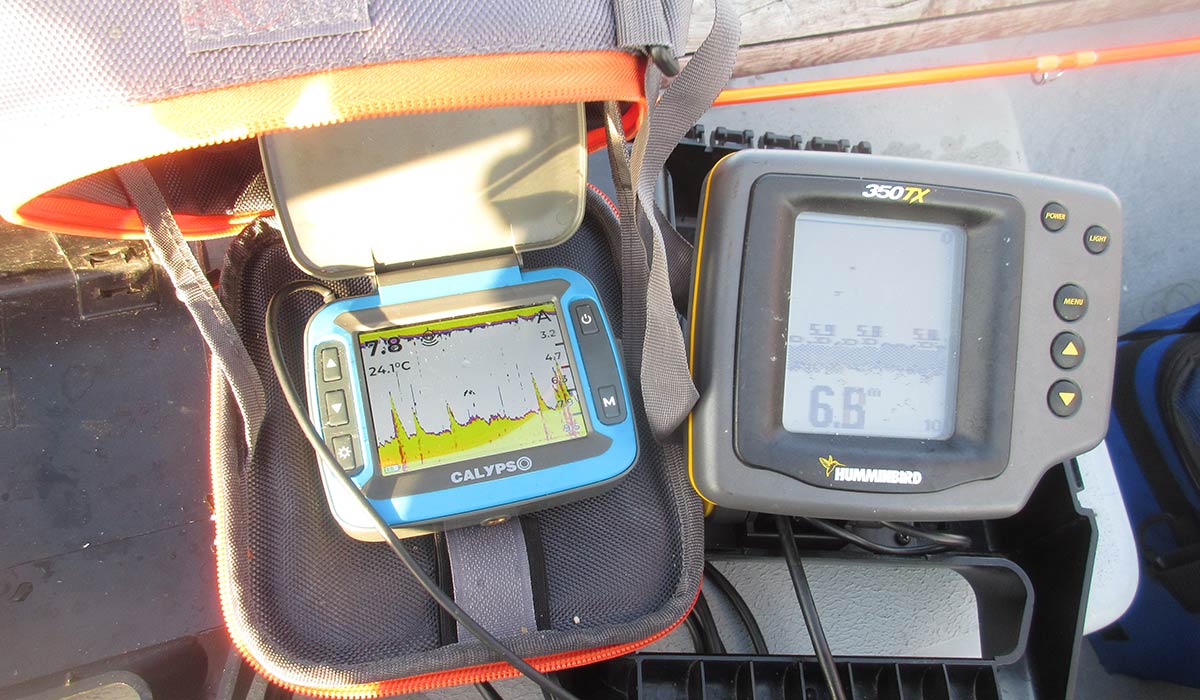

Летом у нас в лодке обычно два эхолота с разными частотами, чтобы не мешали друг другу. Один – это глубиномер с возможностью показа рыбы, а второй – Calypso. Датчик которого я и направляю в сторону так, чтобы видеть обстановку в рыбьем царстве по левому борту лодки. Это, конечно, не Panoptix, но с таким алгоритмом использования двух эхолотов рыбу мы находили значительно чаще. Это касается стайного окуня, судака и щуки по наличию кормовой базы.

Зимой же попытки использовать эту штангу в качестве своеобразного ротатора успехов пока не принесли. До глубин 6 м статично поставленный датчик, обрисовывая на дне круг диаметром примерно в 7–8 м, позволяет безо всяких танцев с бубном, фиксировать подход рыбы и ее реакцию на ту или иную приманку. Но эксперименты пока не закончены, и, если удастся выйти на большие глубины, будет интересно провести осмотр дна отклоненным излучателем уже там.

Как я настраиваю эхолот Calypso под разные приманки и глубины

Прибор имеет довольно большой спектр регулировок и настроек. В зависимости от глубины и приманки – мормышка с органикой, безмотылка, блесна, балансир или виб – я выбираю разные настройки. На глубинах до 2,0–2,5 м максимально убираю чувствительность, чтобы убрать возможные засветки от объемных приманок подходов рыбы, видимых как утолщение дна.

На глубинах до 6 м для мормышек и безмотылок я добавляю чувствительность. Для мормышек – до максимума, пока не появятся помехи. При таких настройках, приобретя даже небольшой опыт, по экрану можно сказать сохранилась ли наживка на крючке после атаки или требуется ее заменить. Это видно в диапазоне глубин до 4–4,5 м.

Для безмотылок выставляю уровень такой, чтобы она только штрихами появлялась на экране. Так же регулирую прибор, когда ловлю на блесны.

С балансирами и вибами немного иначе. У них довольно сильно отличаются ЭПРы (эффективная поверхность рассеивания сигнала), и каждая новая приманка требует индивидуальной настройки, такой, чтобы фактически паразитное излучение от приманки не давало засветки эхограммам рыбы.

На глубинах больше 8,5–9,0 м, я выставляю чувствительность уже по максимуму до появления помех. В зависимости от состояния воды и течения иногда на 10 м видны подходы единичной некрупной рыбы, а иногда помеха от взвеси в толще воды и придонном слое позволяет увидеть только крупную или стайную рыбу.

Поможет ли эхолот в поиске рыбы?

Думаю, если повезет, то поможет. Основная же заслуга прибора, на мой взгляд, состоит в том, что он показывает есть ли рыба под лункой и каково ее состояние. Если рыба есть, можно видеть ее реакцию на приманку, на игру приманки и на ее подъем. Если этот алгоритм выполнен два–три раза, причем с разной амплитудой проводки, разной длительностью пауз, но заветного «тынца» так и не случилось, то надо, не мешкая, пока рыба далеко не ушла, поменять приманку на другой цвет, размер, с другими полетными характеристиками или вообще на другой тип. Я в этой ситуации обычно не перевешиваю блесны, а беру другую удочку с выставленной глубиной на леске, с уже заготовленными приманками, которые на этой акватории уже приносили успех.

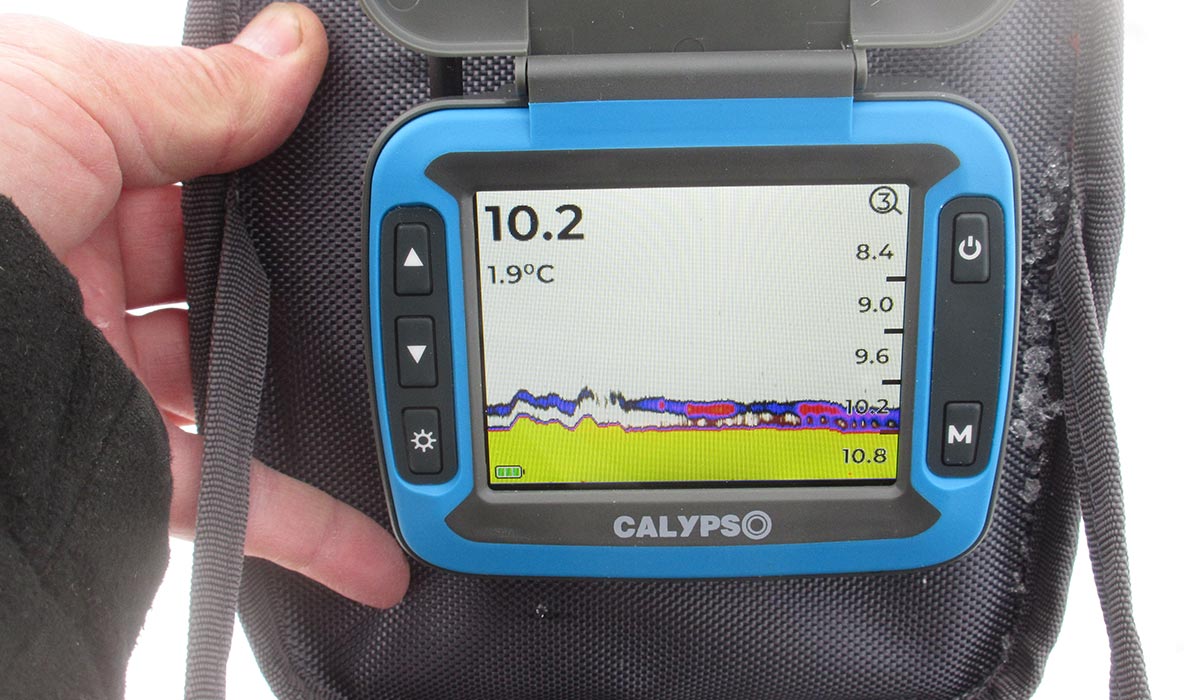

Большую часть времени эхолот у меня работает в режиме луча 60° без использования флешера. Обычно включаю зум 2 или 3 м по условиям. Мне больше нравится светлый экран с темной прорисовкой эхограммы.

Для зимних рыбалок мне всегда хватает встроенного аккумулятора, а когда ездили летом на 2–5 дней, брал с собой пауэрбанк 3 000 мАч. На 16 часов непрерывной рыбалки этого комплекта вполне хватало. Правда, был еще запасной 14 000 мАч от бесперебойника, но до него дело ни разу не дошло.

Про аксессуары для эхолота Calypso

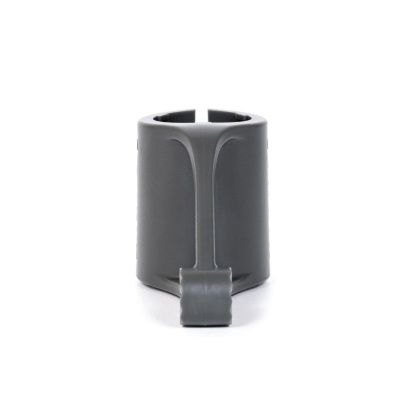

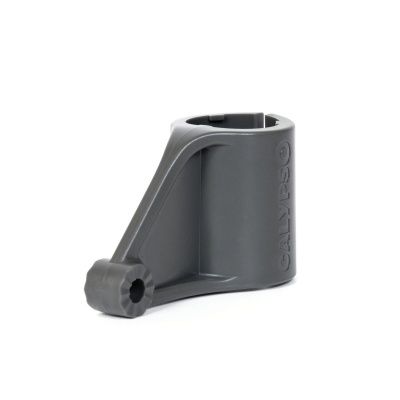

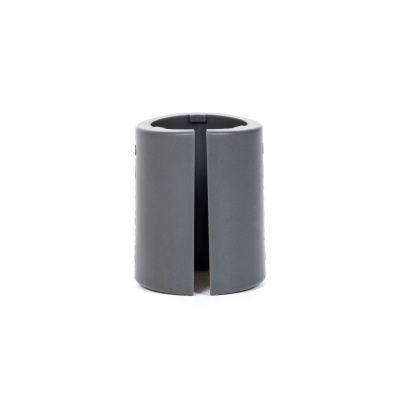

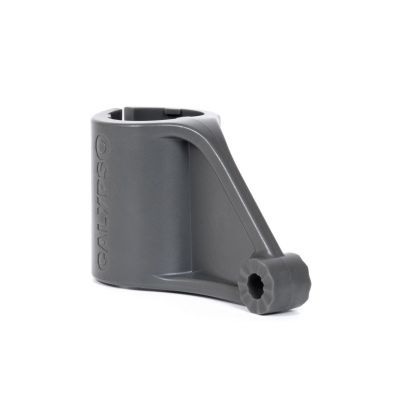

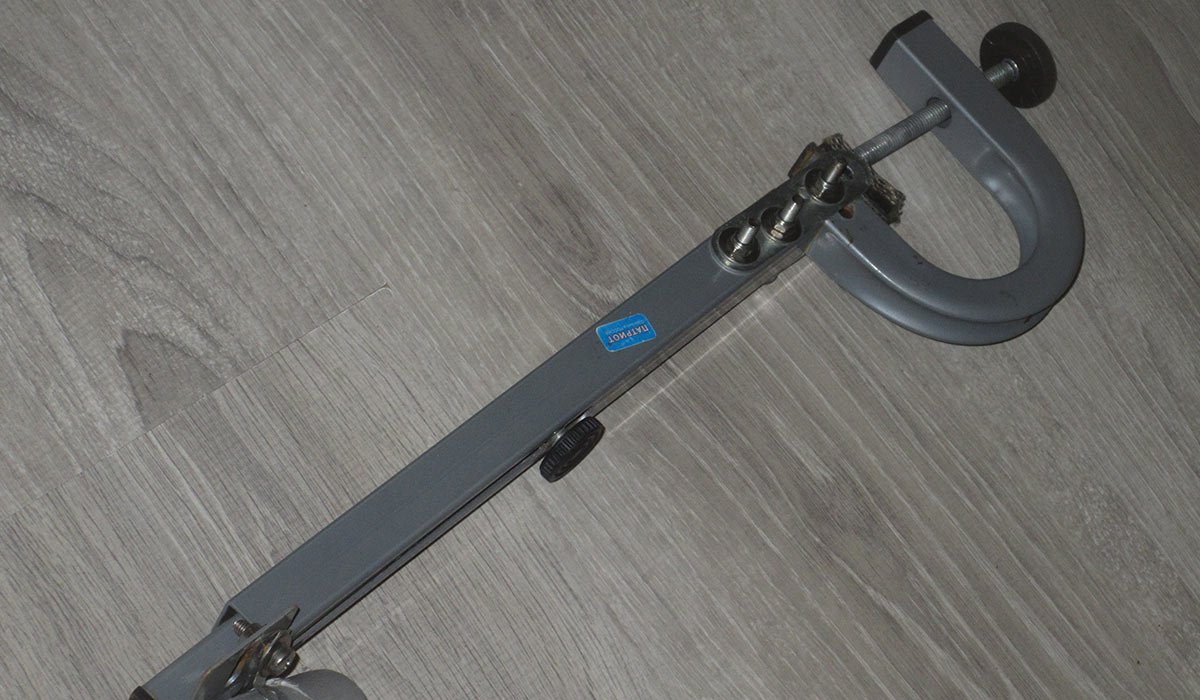

Пластиковый держатель датчика для транцевого крепления – вещь дельная, но требует еще и штанги со струбциной крепления. Надо вечерок на кухне поработать слесарем. У меня он появился уже после того, как транцевый держатель был собран.

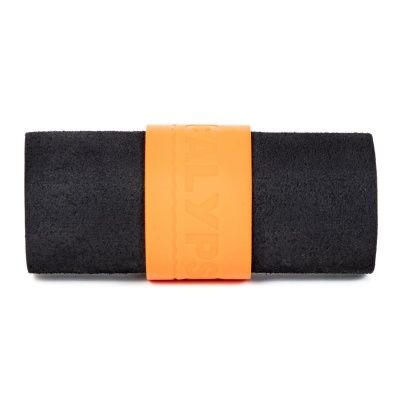

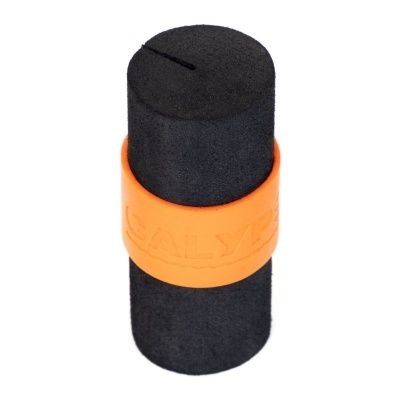

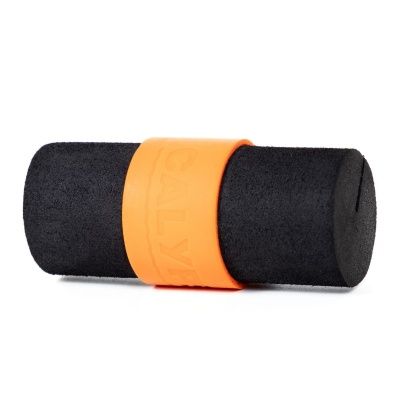

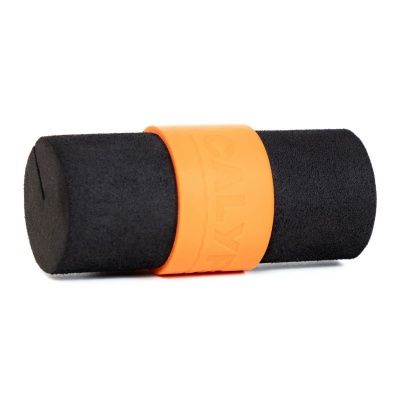

Поплавок – также в тему. Очень удобно регулировать заглубление датчика и понятно, сколько прибавлять к цифре на экране, чтобы получить значение глубины.

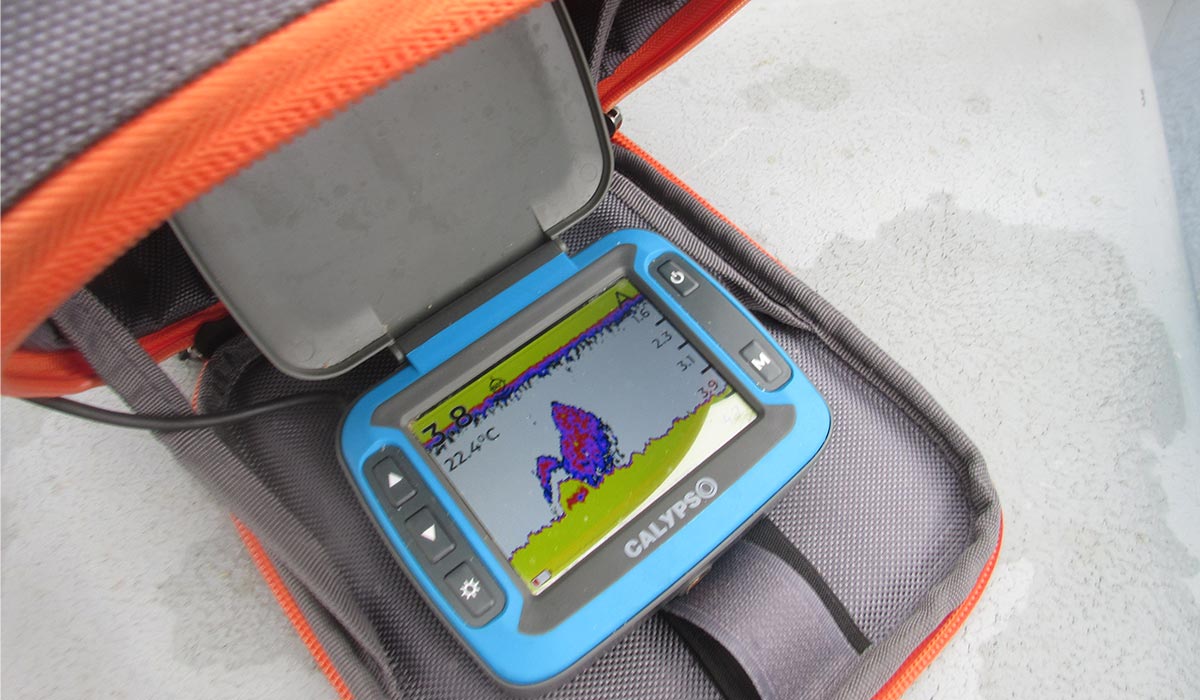

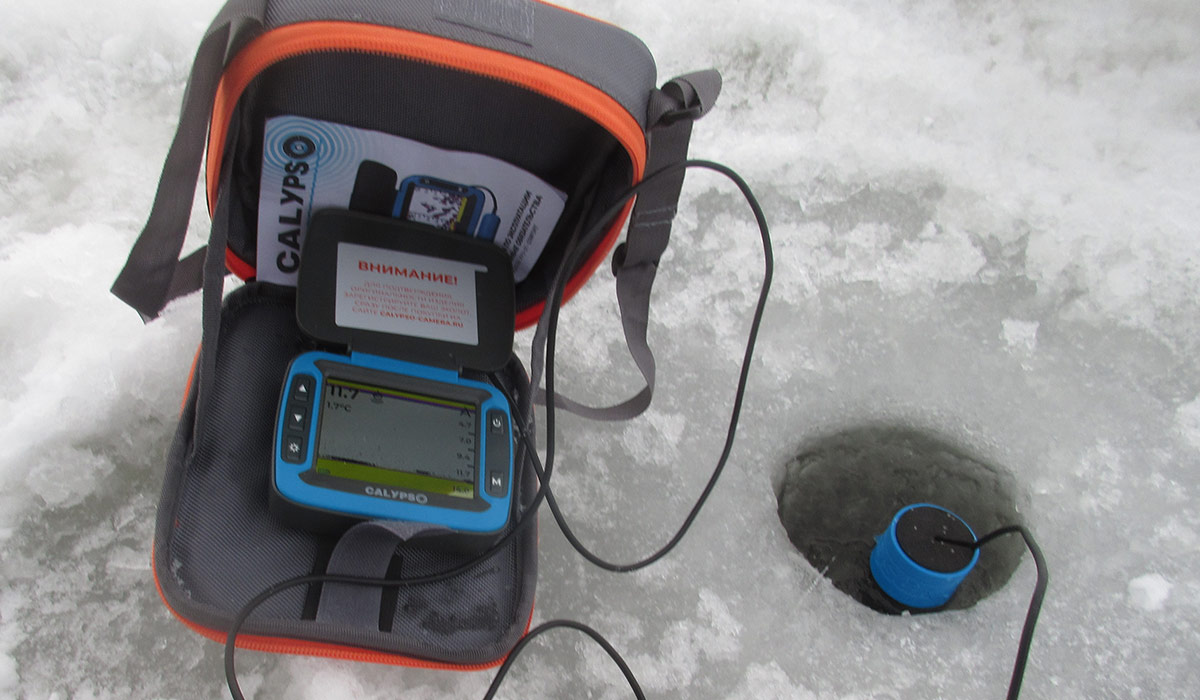

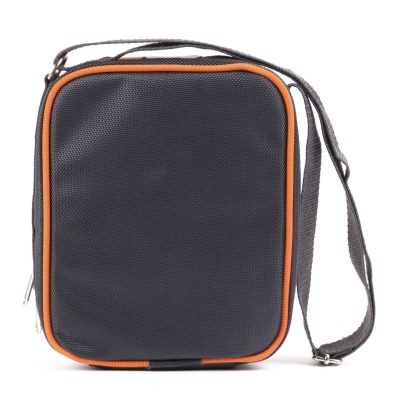

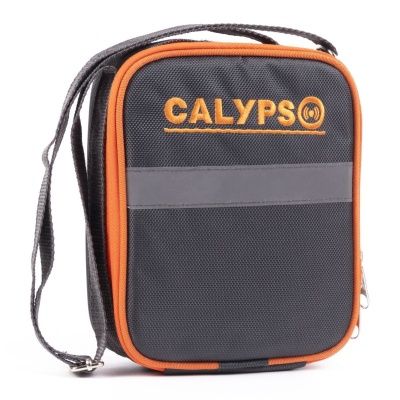

Сумка тоже очень удобна, под резинкой на крышке можно все хранить, включая пауэрбанк. Но я развернул блок так, чтобы крышка работала как дополнительный козырек, иначе блики на воде и особенно на снегу, сильно мешают.

Ремень, на котором можно сумку повесить на шею, мне мешал. Отрезал его, так как вожу прибор в рюкзаке или специальной гермосумке.

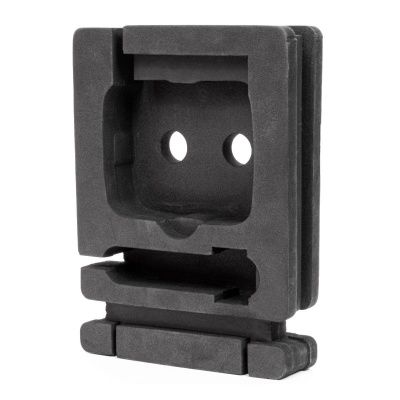

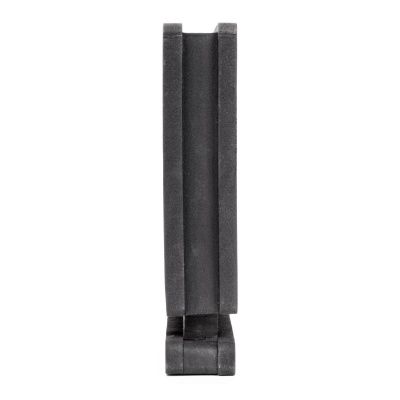

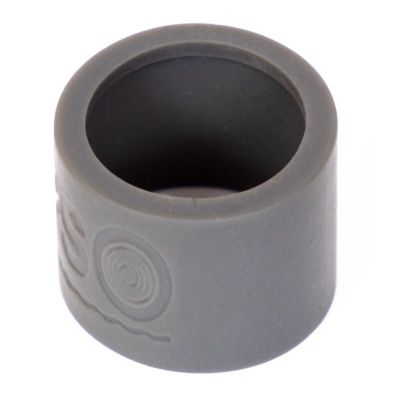

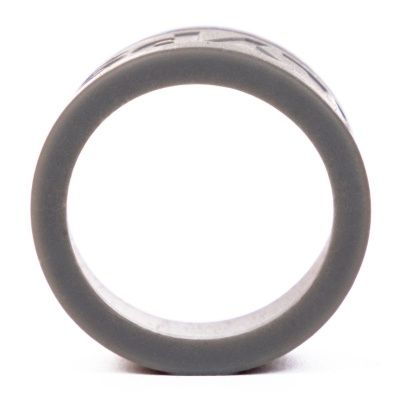

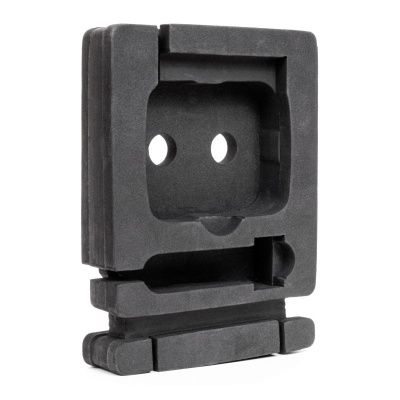

По причине бликов не использую защитный бампер из ЭВА.

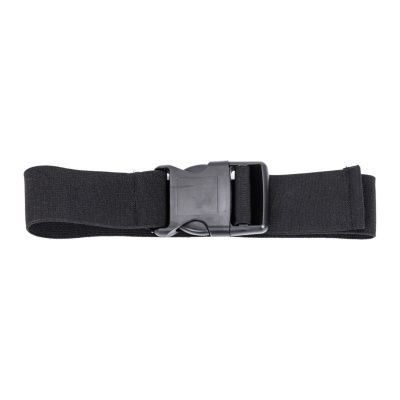

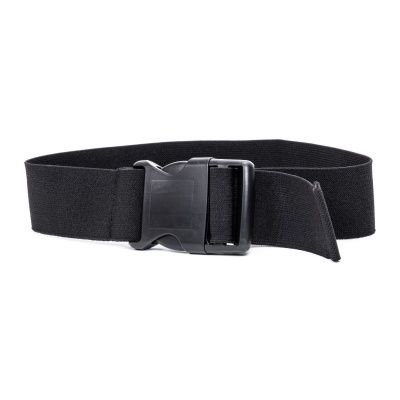

Ремень на ногу мне не подошел – левая рука локтем всегда опирается на колено. Удобнее, когда эхолот в своей сумке находится неподалеку от лунки, чтобы не особенно сильно крутить головой. Большой экран Calypso позволяет все отлично видеть, даже если ловишь стоя. Если в лунке начинается какая-то активная движуха, сумка с эхолотом ставится на стульчик чуть в стороне от лунки, так, чтобы не мешал и не попал под леску при вываживании.
